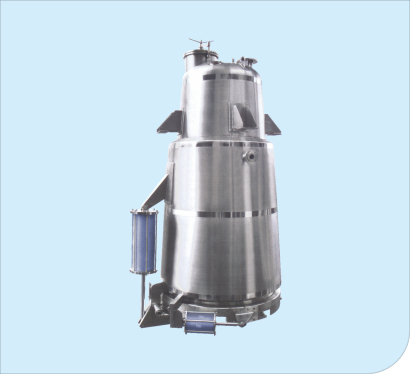

| 倒錐型提取罐
外形上小下大，呈倒錐狀。突出的特點是出渣非常方便，所占建 筑空間較矮。 |

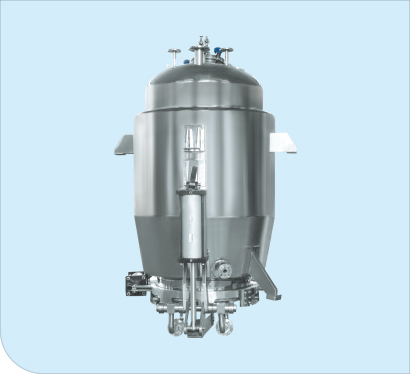

正錐型提取罐(傳統型）
所占建筑空間較小，為提取車間廣泛使用。出渣門上設有底部加熱， 使藥材提取更加完好。 |
|
 |
 |
|
| 直筒型提取罐
外形上小下大，呈倒錐狀。突出的特點是出渣非常方便，所占建 筑空間較矮。 |

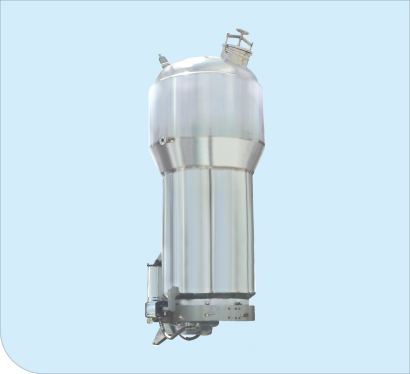

蘑菇型提取罐
外型上大下小，呈磨菇狀。上大、沸騰緩沖空間大，不易跑料；下小；藥液受熱傳遞快，加熱時間短，提取效率較高。 |

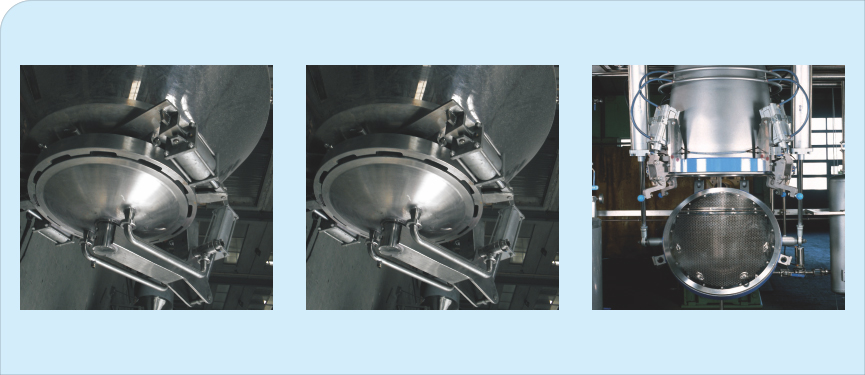

| 旋轉式出渣門
全自動開閉罐蓋：可以實現高溫高壓提取，轉環式可達到3Bar以上，給提取工藝提供了更多的選擇，也可以適應一些特別的工藝要求，平安可靠，具有充分的平安保障功能、無泄漏。 |
快開式出渣門
可自動開閉罐蓋，采用了氣缸控制，同時增設有保險裝置， 防止意外操作，平安系數較高。適合中小型出渣口使用。 |
大口徑出渣門
可全自動開閉罐蓋；可以實現高溫高壓提取，給提取工藝提供了更多的選擇，此出渣門適合大口徑倒錐型提取罐的出渣方式，平安系數高。 |
| 提取罐出液系統可選裝置
1、提取罐底部的過濾板采用兩層，一層為厚度5-6mm的不繡鋼支撐板，上有直徑為10mm的圓孔，在支撐層的上面，是一層厚度為0.6mm薄不銹鋼板，上面密布0.5×10mm的長孔， 相對來講，長孔更不易堵塞。
2、可以根據客戶的物料需求，在提取罐內膽上裝過濾筒，可選用立紋式過濾網。過濾筒的過濾 面積比底部面積增加了好幾倍，解決了提取罐底部易堵出液難的問題。
|
 |

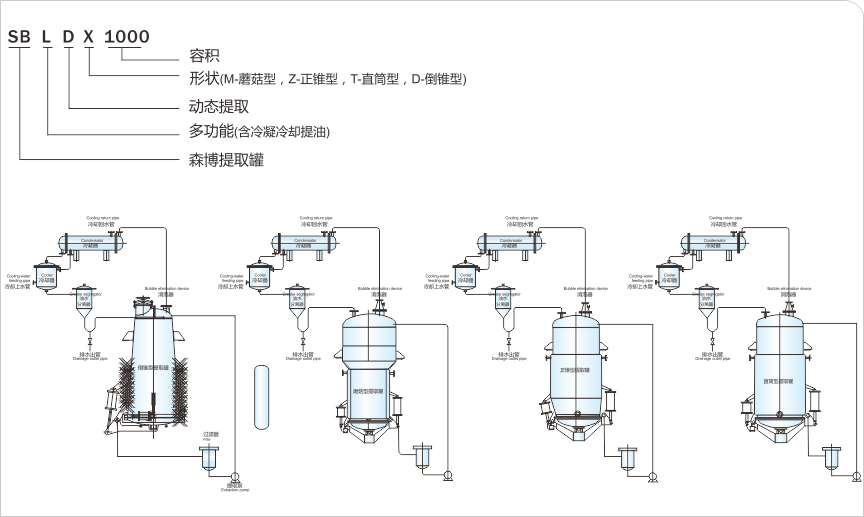

多功能提取罐型號標注示例
多功能提取罐技術參數
| 規格型號 | SB-0.5 | SB-1 | SB-2 | SB-3 | SB-4 | SB-6 | SB-8 | SB-10 |
| 容積(L） | 600 | 1200 | 2300 | 3200 | 4300 | 6300 | 8500 | 11000 |
| 罐內設計壓力(Mpa） | 0.09 | |||||||
| 夾層設計壓力(Mpa） | 0.3 | |||||||
| 加料口直徑 | 400 | 400 | 400 | 400 | 500 | 500 | 500 | 500 |
| 加熱面積(m2） | 2.4 | 3 | 4.7 | 6.8 | 8 | 10 | 12 | 12 |
| 冷凝面積(m2） | 3 | 4 | 5.4 | 8 | 10 | 10 | 15 | 18 |
| 冷卻面積(m2） | 1 | 1 | 1 | 1 | 1 | 2.2 | 2.2 | 3 |
| 過濾面積(m2） | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.3 | 0.3 | 0.3 |
| 排渣門直徑 | 600 | 800 | 1000 | 1200 | 1200 | 1400 | 1500 | 1600 |
| 耗汽（kg/h） | 285 | 285 | 346 | 570 | 660 | 718 | 903 | 1140 |
| 耗水(T/h） | 2.1 | 2.1 | 2.5 | 4.2 | 4.5 | 5.5 | 6.7 | 6.7 |
| 加熱汽管口 | 32 | 32 | 32 | 40 | 40 | 50 | 50 | 50 |
| 排氣管口 | 100 | 100 | 100 | 125 | 125 | 150 | 150 | 150 |
| 冷卻水管口 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 70 |
| 電動機功率（KW） | 2.2 | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 |
| 攪拌轉速(r/min） | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 |
