CG臥式單層儲罐、純化水儲罐、注射水儲罐
1、該類儲罐按《鋼制壓力容器》《鋼制化工容器制造技術要求》進行制造、試壓和驗收。
2、儲罐容積1000L-20000L等標準規格，也可根據客戶實際需要進行設計、加工。
3、該類儲罐主要用于大輸液、水針劑、口服液及去離子水(純化水)儲存。
4、罐體配置高精度液位計、呼吸器、燈視鏡、洗罐器、人孔或手孔、數顯溫度計及若干個快裝接口。
5、罐體接口采用國家通用ISO標準快裝卡盤式，罐體板材選用進口316L或304，內表面鏡面拋光Ra0.28—0.45um,外表面為進口304鏡面板或亞光處理。

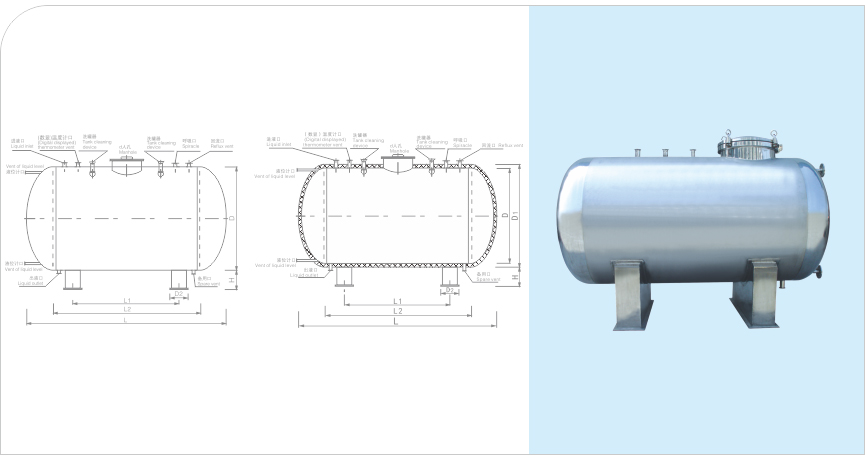

主要技術參數
| 規格(L) | 參考尺寸 | ||||||||
| D | D1 | D2 | L1 | L2 | L | H | d | DN | |
| 1000 | 1000 | 1100 | 150 | 1000 | 1130 | 1680 | 270 | 400 | 40 |
| 1200 | 1000 | 1100 | 150 | 1160 | 1450 | 2000 | 270 | 400 | 40 |
| 1500 | 1100 | 1200 | 150 | 1100 | 1400 | 2000 | 270 | 400 | 40 |
| 2000 | 1200 | 1300 | 150 | 1300 | 1730 | 2380 | 270 | 400 | 40 |
| 2500 | 1300 | 1400 | 150 | 1400 | 1770 | 2470 | 280 | 500 | 40 |
| 3000 | 1400 | 1500 | 150 | 1400 | 1930 | 2680 | 280 | 500 | 40 |
| 4000 | 1500 | 1600 | 200 | 1600 | 2160 | 2960 | 320 | 500 | 40 |
| 5000 | 1600 | 1700 | 200 | 1700 | 2400 | 3280 | 320 | 500 | 50 |
| 6000 | 1700 | 1800 | 200 | 1840 | 2550 | 3480 | 320 | 500 | 50 |
| 8000 | 1900 | 2000 | 250 | 2070 | 2750 | 3780 | 320 | 500 | 50 |
| 10000 | 2000 | 2100 | 250 | 2270 | 3100 | 4180 | 320 | 500 | 50 |
| 12000 | 2100 | 2200 | 280 | 2460 | 3400 | 4550 | 360 | 500 | 65 |
| 15000 | 2300 | 2400 | 280 | 2640 | 3600 | 4850 | 360 | 500 | 65 |
| 20000 | 2500 | 2600 | 280 | 2860 | 3900 | 5250 | 360 | 500 | 65 |
